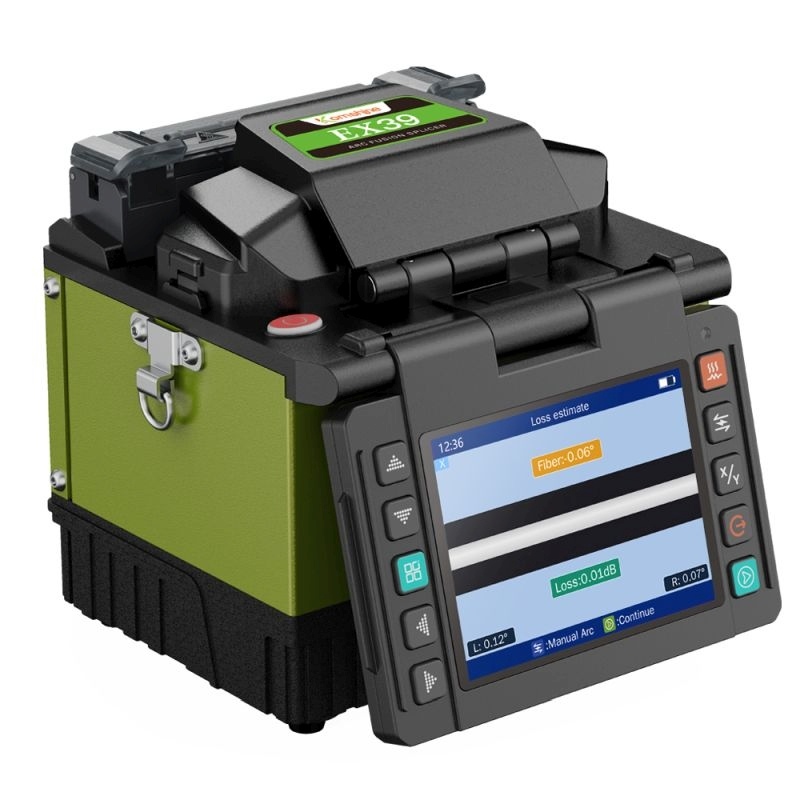

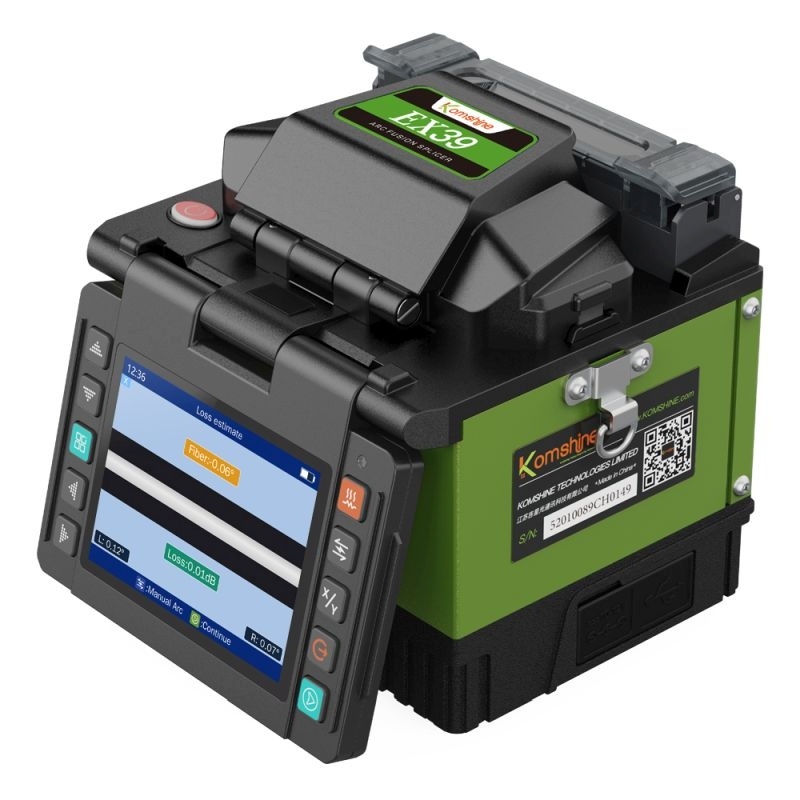

KOMSHINE • EX39 • Svářečka optických vláken, aktivní plášť na plášť
Svářečka optických vláken KOMSHINE EX39 díky technologii Active Clad Alignment ( aktivní zarovnání plášť na plášť ) kombinuje nízké náklady na 2D svářečku s přesností 3D svářečky ( jádro na jádro ).

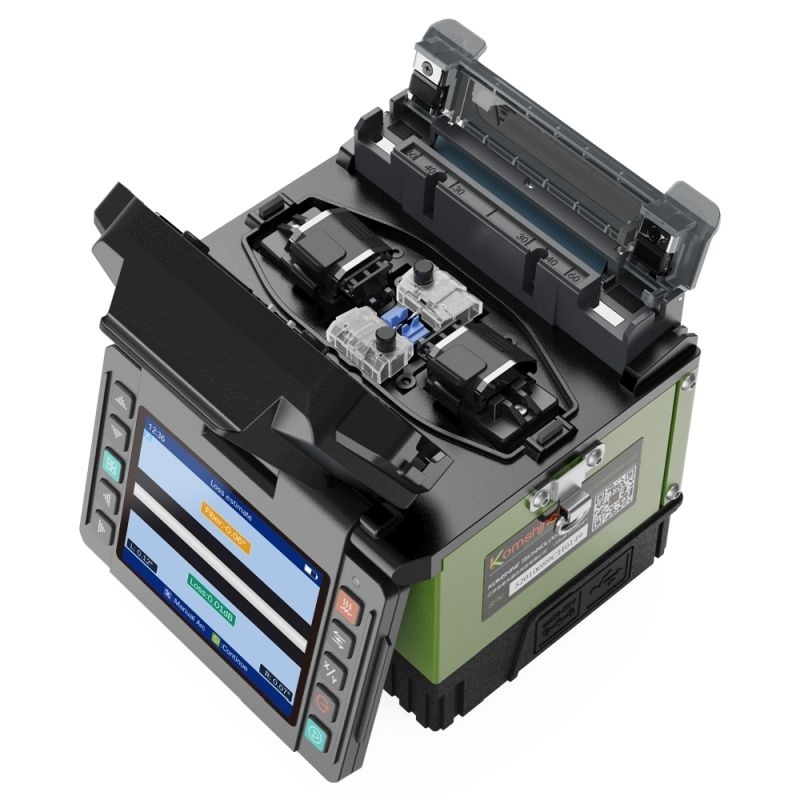

Svářečka disponuje 4 motory díky kterým vystřeďuje vlákno pomocí pohyblivých V-drážek.
Metoda svařování: Active Clad-Alignment (aktivní plášť na plášť /2D/ )
Podporovaná vlákna: SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655)
Kompatibilní kabely: 0.25~3.0 mm / vnitřní plochý kabel
Držák vláken: Vyměnitelný
Délka zalomení vlákna: 8~16 mm
Svařovací módy: Max 128 módů
Typický útlum svárů: SM: 0.03dB / MM: 0.01dB / DS: 0.04dB / NZDS: 0.04dB / G.657: 0.03dB
Zpětný útlum: >>60dB
Doba svařování: SM Rychlý mód : 8 sec / SM průměr 10 s
Odhadovaný útlum sváru: Ano
Čas zapečení ichr. sváru: Rychlý mód 18 sec.(SM G652 250µm 40mm ochrana) nastavitelná
Délka ochrany sváru: 20mm, 30mm, 40mm, 50mm, 60mm
Programy pícky: Max 32 módů
Baterie: 3400 mAh, Typicky 120 Cyklů (svár & zapečení) na jedno nabití
Životnost elektrod: 5000 výbojů (vyměnitelné)
Auto-start: Svařování / Zapékání
Automatická identifikace vlákna: -/-
Automatická kalivrace sváru: na základě teploty a tlaku vzduchu
Úložiště: Posledních 10 000 výsledků svařování a 2 000 screenshotů
Tahový test: .96 ~2.25 N
Provozní podmínky: Nadm. výška 0~5000m, 0~95% relativní vlhkost, -20~50°C, Max. vítr 15m/s
Skladovací podmínky: 0~95% relativní vlhkost, -20~60°C
Displej: 3.5” barevný (800 x 480) displej
Zvětšení vlákna: X, Y, XY, X/Y : 320X zvětšení
Napájení: AC 100-240V, DC 9-14V
Připojení: USB2.0
Hmotnost: 1.06kg bez baterie / 1.35kg s baterií
Rozměry (v x š x h) mm: 130 x 113 x 126
