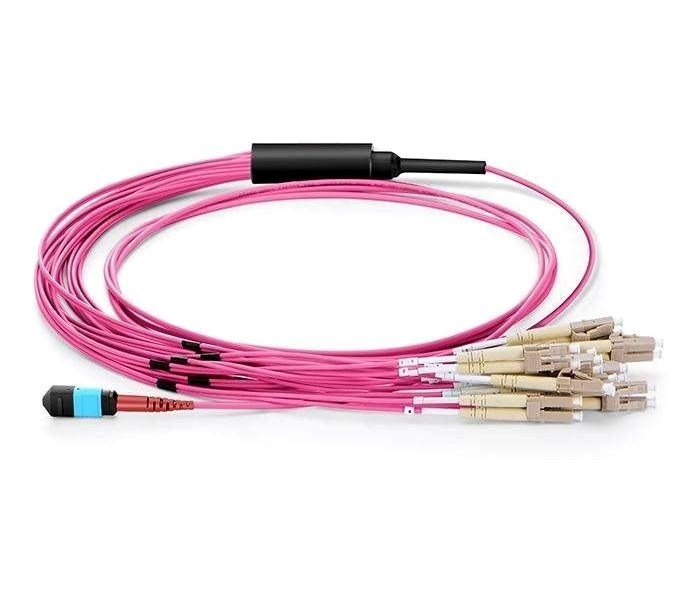

Optický patchcord slouží k propojení pasivního optického prvku s aktivním optickým prvkem. Může být použit pro prodloužení trasy nebo pro změnu polarity zapojení. Tento typ kabelu je určen zvláště pro napojení na běžný optický kabel a pro umožnění propojení modulů 100Gbps QSFP28 SR4, 40Gbps QSFP+ SR4 a CSR4.

ZÁKLADNÍ SPECIFIKACE

Typ vlákna: 50/125 µm, multimode (OM4, modální pásmo lepší než 3500 MHz.km @ 850 nm)

Typ propojení: breakout, propojení vícevláknového MPO konektoru na jednovláknový konektor LC

Počet vláken v kabelu: 12

Typ kabelu: kulatý, průměr 3 mm, LSOH

Konektory: MPO (M) / 12 x LC

Útlum vložením (I/L): typicky 0,15 dB, max. 0,5 dB

Útlum odrazu (R/L): 25 dB

Broušení konektorů: PC / PC

Délka: společné vedení 3 m + rozpletení 0,3 m
