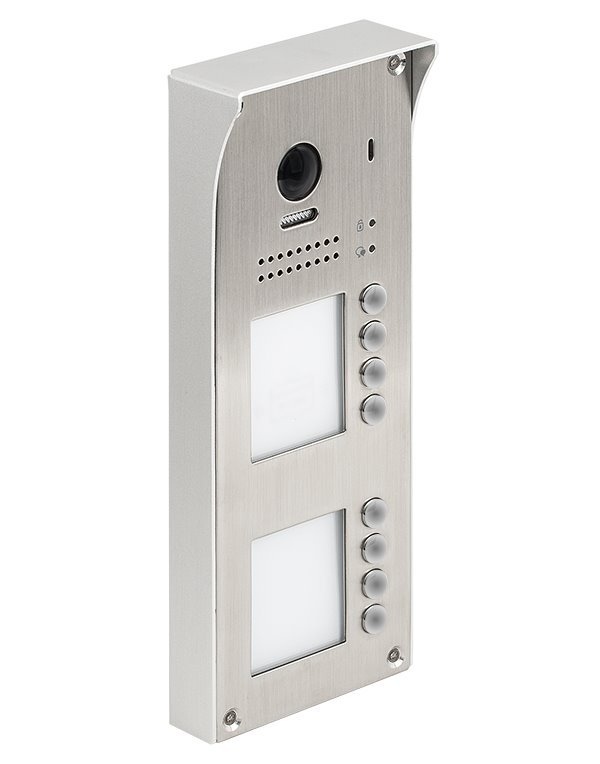

Dveřní stanice s 8 tlačítky, barevná kamera, CCD 1/3", reproduktor. Kryt hliník, povrchová montáž, úhel záběru 170° (rybí oko), kryt proti dešti, úroveň krytí IP45, za jmenovkou zabudovaná čtečka RFID čipů 125 KHz pro otevření zámku.

Specifikace:

• přímá volba účastníka tlačítkem, max. 32 účastníků
• za jmenovkou zabudovaná čtečka RFID čipů 125 KHz pro otevření zámku
• pozinkovaný nerezový kryt, kovový
• přímé ovládání zámku, kontakty NC/NO, DC 12 V
• připojení na dvoudrátovou sběrnici
• Zvonky volají na monitor ID 1 až 8, volací ID nelze měnit.
• Není podporováno volání přes BDU jednotku v router módu.
•


ZÁKLADNÍ SPECIFIKACE

Kamera: barevná, CCD 1/3", úhel záběru 170°, rybí oko
Klávesnice: ne
Tlačítka: 8 x se jmenovkami, podsvícené jmenovky
Reproduktor: ano
Připojení: na dvoudrátovou sběrnici
Napájení: DC 24 V, napájení společné pro celý systém
Odběr: 1 W při nečinnosti, 15 W při aktivitě
Instalace: max. 4 dveřní stanice na jedné sběrnici, adresace telefonu DIP přepínači
Rozměry: 281 x 110 x 44 mm
Montáž: povrchová (rozteč montážních otvorů 265 x 60 mm)

Vlastnosti volání:

• nejvýše jedno volání na sběrnici v jednu chvíli

• volání z dveřní stanice má přednost před interkomy

• volání z dveřní stanice zablokuje nevolaným monitorům aktivitu, signalizováno LED diodou (busy)

• pokud volaná stanice již hovoří ozve se při stisknutí tlačítka na domovním zvonku varovný tón a podsvit volané stanice se nerozbliká

• komunikace je pouze jednokanálová. Systém inteligentně přepíná mezi dveřníkem a monitorem. Problém může nastat v hlučných prostorách jako jsou školky a nebo poblíž hlučné komunikace. Pro použití ve školkách doporučujeme použít monitor se sluchátkem nebo IP systém Dahua.


Systém není vhodný pro velmi frekventovaná místa, kde je více dveřních stanic v jednom D2 systému. Pokud opakovaně více lidí zvoní na více dveřních stanic současně, tak může dojít k zamrznutí systému. Problém není např. u běžných činžovních domů s dvěma vchody, ale problematické jsou zejména školky.

Rozhraní:

• výstupní napětí pro řízení jednoho zámku 12 V DC, 250 mA max. (krátkodobě)

• spínaný kontakt max. 24 V DC, max. 1 A, aktivace sepnutí na 1 s až 10 minut dle nastavení

• připojení odchodového tlačítka pro otevření zámku (2-pólová svorkovnice)

• video 1Vp-p 75 ohm CCIR


Náhledy na kameru dveřní stanice:

• dveřní stanice umožňuje z monitoru provést náhled na kameru kteréhokoliv z připojených domovních telefonů

• náhled se přepíná mezi domovními telefony automaticky každých 15 sekund (nastavitelné na DCU jednotce)

• je možné povolit, aby při náhledu bylo možné hovořit do telefonu

• je možné povolit, aby při náhledu bylo možné odemykat zámek dveří


Manuál (cz)

Příručka pro 2-drátové systémy (cz)
- obsahuje úvod do problematiky a řešení většiny problémů, čtěte prosím pozorně a vytiskněte si před instalací
