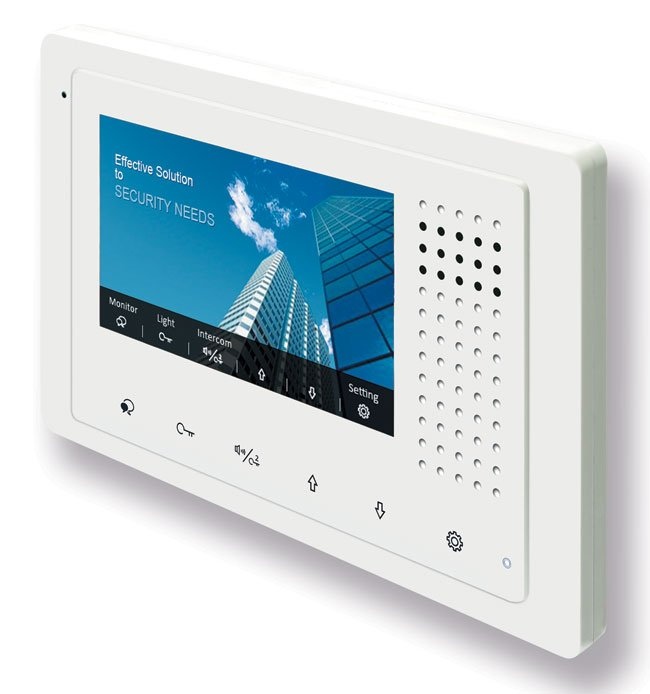

XtendLan DPM-D248

Komfortní barevný TFT 4,3" bytový monitor. Je určen pro 2drátový domovní systém. Nabízí české rozhraní a možnost připojení telefonních a RLC modulů.
Podpora interkomu a ovládání druhého zámku. Vstup pro zvonek před bytem a výstup na externí zvonění.

Max. 20 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě.
Monitor automaticky zhasne, pokud do 30 sekund nikdo hovor nepřijme.

ZÁKLADNÍ SPECIFIKACE

Displej: 4,3" barevný, TFT, 400 × 272
Vnitřní paměť: ne
Slot na microSD: ne
Podpora TPS: ne
Podpora DPA-D2-IPGv3: ano (IPGv3 slouží pro přepojení hovoru na SIP aplikaci v telefonu nebo IP telefon, přidá monitoru paměť na fotky navštěvníků nebo lze připojit monitor do dalšího segmentu přes LAN síť; dále přidá funkcí zobrazení času na monitoru)
Vstup pro zvonek před bytem, externí zvonění ano
Podpora nastavení

hlasitost zvonění, hlasitost hovoru
jas, barevnost
volitelné tóny pro venkovní zvonění a pro interkom
nastavení doby zobrazení kamery 30 s – 10 minut
nastavení doby na rozepnutí zámku 1 s – 99 s
Rozměry: 167 × 105 × 17 mm
Napájení: poskytováno z domovní sběrnice, 24 V; odběr 7 mA v klidu, při komunikaci 145 mA
Ovládání zámku: zámek se ovládá prostřednictvím kontaktů dveřní stanice, není napájeno z bytového monitoru (viz. zvolená dveřní stanice)

Instalace:

• odnímatelný zadní plastový kryt, připevnění vruty na stěnu
• monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2polová svorkovnice), možnost zapojit odbočkově nebo průběžně
• k monitoru lze připojit bytový zvonek
• DIP přepínači nastavíte požadované ID (0-31)
• Výstup na externí zvukové zařízení pro zvonění 12 V / 100 mA max.

Interkom mezi byty

• monitor má jmenný seznam, je možné zvolit účastníka

Interkom mezi monitory v jednom bytě

• max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2drátovou sběrnici
• každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu

Interkom na recepci

• jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmenném listu objevuje na zvláštním místě, jinak shodné jako volání interkomem mezi byty

---
