19' rozv. nástěnný 12U/900x540mm + 2U,server vpravo, černý
PŘEHLED
• 19“ jednodílný nástěnný rozvaděč s krytím IP20
• Tři samostatné 19“ sekce
• Rozvaděč se věší přímo na zeď.
• Součástí rozvaděče jsou dvě posuvně nebo skokově nastavitelné vertikální lišty v každé sekci.
• Konstrukce rozvaděče:
– Svařovaný skelet
– Dveře - kombinace pro různé sekce: bezpečnostní tvrzené sklo, tloušťka 4 mm (mohou být i celoplechové nebo perforované), plechové a perforované.
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče a na centrální přepážce mezi sekcemi.
• Otvory pro montáž ventilátorů kryté vylamovacími záslepkami jsou umístěné v bočních dveřích první sekce.
SPECIFIKACE

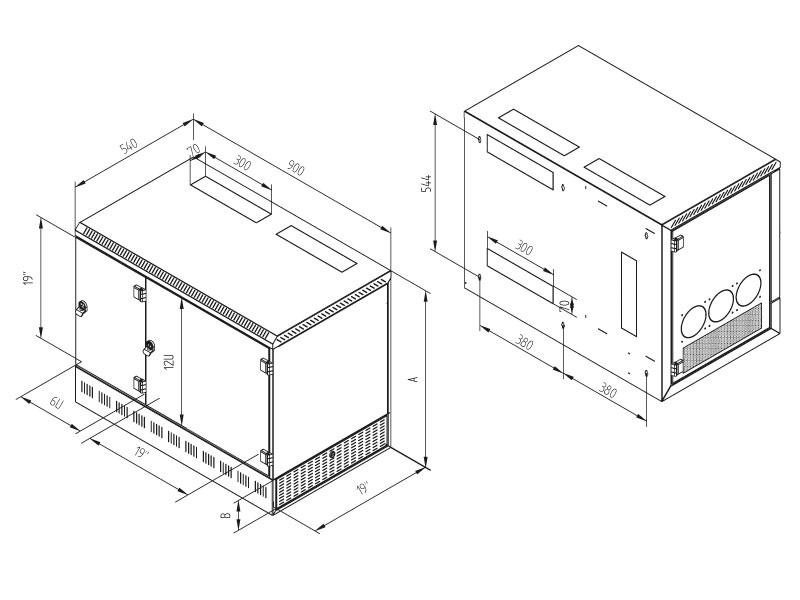

A (mm)
* 700
Maximální
* 2U
Hmotnost
* 39
Hmotnost
* 38,4
Maximální doporučené
* 50
Materiál:
Bezpečnostní kalené sklo tl. 5 mm
Ocelový plech
Příbaly:
Klíč - dveře 4x
Vrut 6x50 6x
Podložka 6,6 6x
Hmoždinka 10 6x
Plovoucí matice M6 8x
Protiprachová záslepka 1x
