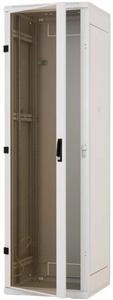

Triton RMA-47-A66-CAX-A1
UPOZORNĚNÍ
Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží.
UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!
ROZVADĚČ PRO DATOVÉ A TELEKOMUNIKAČNÍ ÚČELY PROVĚŘENÝ ČASEM
19“ stojanový rozvaděč s krytím IP 20
RMA má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.
Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu.
19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.
RMA je rozvaděč se svařovaným skeletem a odnímatelnými bočnicemi. Ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky standardně s jednotným klíčem.
ODNÍMATELNÉ BOČNICE
Odnímatelné boční a zadní kryty zabezpečené standardně zámky na stejný klíč jako přední dveře.
VYLAMOVACÍ ZÁSLEPKY
Rozměrný otvor krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů.
Kabelové vstupy v zadní části rozvaděče jsou zakryty vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit záslepkou s kartáčem. K ochraně kabelů před poškozením slouží plastový rámeček (obojí je součástí příbalu rozvaděče).
NOŽIČKY, KOLEČKA
Rozvaděč lze umístit na nivelační nožičky (součástí příbalu), montážní kolečka (nosnost 200 kg/sada) a těžkotonážní kolečka (nosnost 800 kg/sada).
U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-xxx-X3.
FLEX FRAME
Systém FLEX FRAME (pro šířku rozvaděče 800 mm) umožňuje instalaci posuvných vertikálních lišt v rozponu 19“, 21“ a 23“, přesně podle požadavků použité technologie.
POPIS
• 19“ stojanový rozvaděč s krytím IP 20
• Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).
• Konstrukce rozvaděče:
– ocelový svařovaný skelet s odnímatelnými krycími panely
– sklo dveří: bezpečnostní tvrzené, tloušťka 4 mm
• Dovolené zatížení jednotlivých dveří je max. 20 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Tyto rozvaděče jsou hlavně určeny k instalaci datových a telekomunikačních zařízení a jejich
distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou propojeny
pomocí zemnících kabelů, které musí být důkladně připevněny a zasunuty do konektorů
po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.)
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části
rozvaděče.
