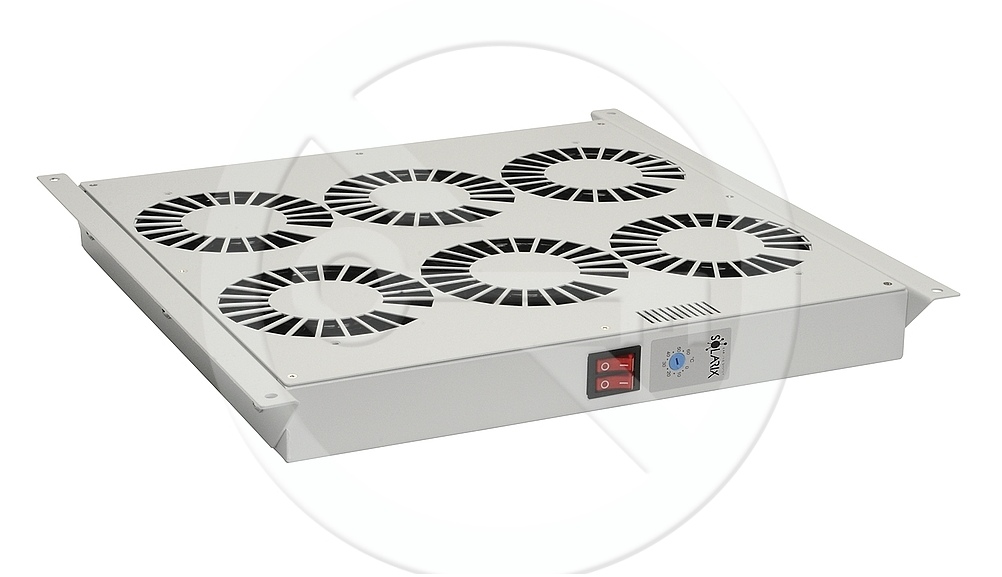

Popis ventilační jednotky
Ventilační jednotka tvoří kompaktní celek, umožňující montáž do všech stojanových rozvaděčových skříní typu LC. Z přední strany je osazena dvousekčním kolébkovým vypínačem, signalizujícím zapnutý stav červeným prosvícením a ovládací prvek termostatu pro nastavení požadované teploty. Termostat je nastavitelný v rozmezí 0 až 60 °C. Ze zadní strany je zásuvka pro přívod napájení. Kryt filtrační tkaniny je možno přišroubovat z vrchní, tak i ze spodní strany, čímž je dána variabilita libovolného umístění filtrační tkaniny.
Ventilační jednotka se dá otáčet o 180°, což vám dává možnost změny směru průtoku vzduchu.
Technické parametry
Rozměry (ŠxVxH): 368 x 368 x 45 mm
Hmotnost 2/4/6 poziční: 5,6/6,5/7,5 kg bez přívodního kabelu
Napěťová soustava: 1NPE, 230V, 50/60 Hz, TN-S
Proud 2/4/6 poziční: 0,65/1/1,6 A max.
Pojistka: 0,63 A
Příkon 2/4/6 poziční: 70/140/210 W max.
Průtok vzduchu 2/4/6 poziční: 300/600/900 m3/h max. (bez filtrační tkaniny)
Hystereze termostatu: 7 °C
Rozsah nastavení teploty: 0–60 °C
Stupeň IP krytí: IP 20
Určeno pro prostředí: dle ČSN 33 2000-5-51-ZÁKLADNÍ Ochrana před nebezp. dotykem: dle ČSN 33 2000-4-41, samočinným odpojení od zdroje.
Ve ventilační jednotce jsou používány ventilátory, splňující bezpečnostní a technické předpisy.
Ovládání
Zapnutí a vypnutí ventilační jednotky – režim provozu
Pro zapnutí a vypnutí ventilační jednnotky stiskněte dvousekční kolébkový vypínač.
Obsah dodávky
* 1x ventilační jednotka
* 1x napájecí kabel 230V délky 2 m
* 1x návod k instalaci a obsluze
